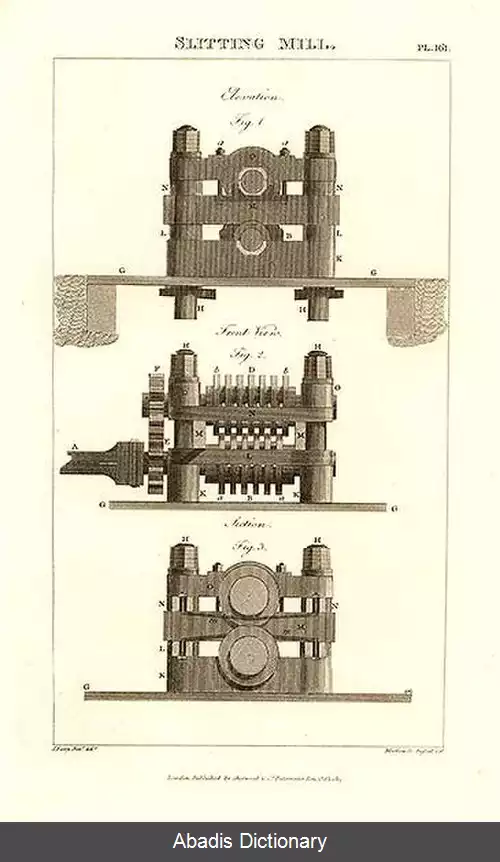

دستگاه راسته بری (کاتر میل). دستگاه راسته بری ( به انگلیسی: Slitting Mill ) یک آسیاب آبی برای بریدن بلوک های آهنی به میله ها بود. سپس میله ها به میخ سازانی تحویل داده می شدند تا میله ها را با دادن سر و سرانه به میخ تبدیل کنند. آسیاب های نورد و برش، یک فناوری پیشرفته برای دوره زمانی خود بودند. در واقع، زمانی که کارخانه نورد و برش اولیه ساخته شد، تنها حدود 12 کارگاه راسته بری در جهان وجود داشت.
امروزه، یک دستگاه کاتر میل، که به آن همچنین اسلیتر یا راسته بر نیز گفته می شود، یک تجهیز ویژه است که در صنایع صنعتی برای برش یا تبدیل مواد به نوارها یا رول های باریک تر استفاده می شود. این دستگاه به طور عمده در صنعت فلزکاری برای پردازش ورق ها، رول ها یا نوارهای فلزی مورد استفاده قرار می گیرد، اما می توان از آن برای سایر مواد مانند کاغذ، پلاستیک و پارچه نیز استفاده کرد.
هدف اصلی یک دستگاه کاتر میل، تبدیل رول ها یا ورق های بزرگ مواد به نوارهای کوچکتر است. این فرآیند برای صنایع مختلفی که به مواد با ابعاد خاص نیاز دارند بسیار ضروری است، از جمله تولید ورق های فلزی برای قطعات خودرو، مواد بسته بندی، قطعات الکتریکی و مواد ساختمانی.
در ادامه، برخی از اجزا و ویژگی های کلیدی که به طور معمول در دستگاه های کاتر میل موجود است، ذکر می شوند[ ۱] [ ۲] :
• آنکویلر: این قسمت رول یا رول مواد بزرگ را نگهداری می کند و کنترل کشش را در هنگام تغذیه مواد به دستگاه کاتر میل فراهم می کند.
• میز ورودی: این قسمت مواد را به داخل کاتر هدایت می کند و اطمینان حاصل می کند که مواد به درستی تراز شده و تغذیه شوند.
• سر کاتر: سر کاتر از یک مجموعه چاقوهای دایره ای یا تیغه های بسیار تیز تشکیل شده است که به شکلی تنظیم شده اند تا عرض و تعداد نوارهای تولیدی را تعیین کنند. سر کاتر قابل تنظیم است تا عرض و فاصله نوارهای مورد نظر را به دست آورد.
• جداکننده ها یا اسپیسرها: این ها دیسک های نازک فلزی یا پلاستیکی هستند که بین نوارها قرار می گیرند تا جداشدگی را حفظ کرده و جلوی چسبیدن آنها به یکدیگر را بگیرند.
• ریکویلر: پس از برش مواد به نوارهای باریکتر، ریکویلر نوارها را روی کویل ها یا قلاب های جداگانه می پیچاند. این بخش کنترل کشش را فراهم می کند تا پیچاندن مداوم را حفظ کند.
• برش لبه: برخی از دستگاه های کاتر میل ممکن است دارای واحدهای برش لبه اضافی باشند که لبه های خارجی مواد را برای یکنواختی به هم می رسانند.
• سیستم کنترل: دستگاه های کاتر میل مدرن مجهز به سیستم های کنترل پیشرفته هستند که اجازه می دهند پارامترهایی مانند عرض نوار، کشش، سرعت و متغیرهای دیگر را تنظیم کنید. این سیستم ها اغلب شامل حسگرها و مکانیزم های بازخورد هستند تا برش دقیق و صحیح را تضمین کنند.
این نوشته برگرفته از سایت ویکی پدیا می باشد، اگر نادرست یا توهین آمیز است، لطفا گزارش دهید: گزارش تخلفامروزه، یک دستگاه کاتر میل، که به آن همچنین اسلیتر یا راسته بر نیز گفته می شود، یک تجهیز ویژه است که در صنایع صنعتی برای برش یا تبدیل مواد به نوارها یا رول های باریک تر استفاده می شود. این دستگاه به طور عمده در صنعت فلزکاری برای پردازش ورق ها، رول ها یا نوارهای فلزی مورد استفاده قرار می گیرد، اما می توان از آن برای سایر مواد مانند کاغذ، پلاستیک و پارچه نیز استفاده کرد.
هدف اصلی یک دستگاه کاتر میل، تبدیل رول ها یا ورق های بزرگ مواد به نوارهای کوچکتر است. این فرآیند برای صنایع مختلفی که به مواد با ابعاد خاص نیاز دارند بسیار ضروری است، از جمله تولید ورق های فلزی برای قطعات خودرو، مواد بسته بندی، قطعات الکتریکی و مواد ساختمانی.
در ادامه، برخی از اجزا و ویژگی های کلیدی که به طور معمول در دستگاه های کاتر میل موجود است، ذکر می شوند[ ۱] [ ۲] :
• آنکویلر: این قسمت رول یا رول مواد بزرگ را نگهداری می کند و کنترل کشش را در هنگام تغذیه مواد به دستگاه کاتر میل فراهم می کند.
• میز ورودی: این قسمت مواد را به داخل کاتر هدایت می کند و اطمینان حاصل می کند که مواد به درستی تراز شده و تغذیه شوند.
• سر کاتر: سر کاتر از یک مجموعه چاقوهای دایره ای یا تیغه های بسیار تیز تشکیل شده است که به شکلی تنظیم شده اند تا عرض و تعداد نوارهای تولیدی را تعیین کنند. سر کاتر قابل تنظیم است تا عرض و فاصله نوارهای مورد نظر را به دست آورد.
• جداکننده ها یا اسپیسرها: این ها دیسک های نازک فلزی یا پلاستیکی هستند که بین نوارها قرار می گیرند تا جداشدگی را حفظ کرده و جلوی چسبیدن آنها به یکدیگر را بگیرند.
• ریکویلر: پس از برش مواد به نوارهای باریکتر، ریکویلر نوارها را روی کویل ها یا قلاب های جداگانه می پیچاند. این بخش کنترل کشش را فراهم می کند تا پیچاندن مداوم را حفظ کند.
• برش لبه: برخی از دستگاه های کاتر میل ممکن است دارای واحدهای برش لبه اضافی باشند که لبه های خارجی مواد را برای یکنواختی به هم می رسانند.
• سیستم کنترل: دستگاه های کاتر میل مدرن مجهز به سیستم های کنترل پیشرفته هستند که اجازه می دهند پارامترهایی مانند عرض نوار، کشش، سرعت و متغیرهای دیگر را تنظیم کنید. این سیستم ها اغلب شامل حسگرها و مکانیزم های بازخورد هستند تا برش دقیق و صحیح را تضمین کنند.
