بسته بدون سر تخت

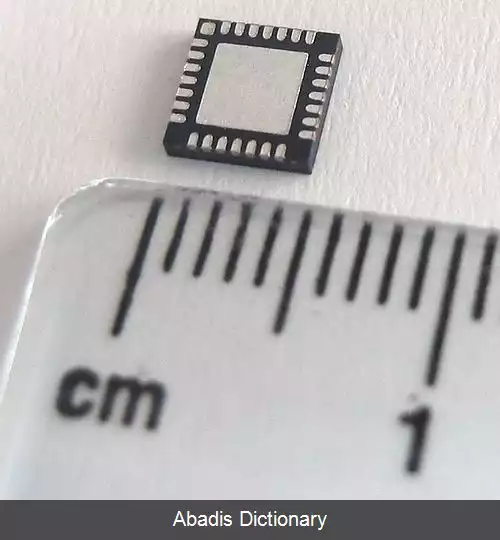

بسته های بدون - سَرِ تخت مانند بدون - سر تخت چهارطرفه ( QFN ) و بدون - سر تخت دوطرفه ( DFN ) از لحاظ فیزیکی و الکتریکی مدارات مجتمع را به برد مدار چاپی متصل می کند. بدون - سرهای تخت، همچنین به عنوان ریز قاب پایه ( MLF ) و SON ( بدون - سر با پیرامون کوچک ) شناخته می شود، یک فناوری نصب - سطحی، یکی از چندین فناوری بسته بندی است که IC ها را بدون تمام - سوراخ به سطوح PCB متصل می کند. بدون - سر تخت یک بسته پلاستیکی محصور در مقیاس - تراشه است که با یک زیرلایهٔ مسطح قاب پایهٔ مسی ساخته شده است. سرهای پیرامونی در زیر بسته، اتصالات الکتریکی را به PCB فراهم می کند[ ۱] بسته های بدون - سر تخت شامل یک پد رسانشی گرما برای بهبود انتقال حرارت از IC ( به PCB ) است. انتقال حرارت را می توان با استفاده از میان راه های فلزی در پد گرمایی تسهیل کرد. [ ۲] بسته QFN شبیه بسته تخت چهارطرفه ( QFP ) و یک آرایه مشبک توپی ( BGA ) است.
