ویدئوی مرکب

ویدئوی مرکب یا ویدئوی کامپوزیت یک فرمت سیگنال ویدئویی آنالوگ است که ویدئوی با کیفیت استاندارد ( معمولاً در ۵۲۵ خط یا ۶۲۵ خط ) را به عنوان یک کانال سیگنال منتقل می کند. اطلاعات ویدیو برخلاف S - Video با کیفیت بالاتر ( دو کانال ) و ویدیوی مؤلفه ای با کیفیت بالاتر ( سه یا چند کانال ) روی یک کانال کدگذاری می شود. در همه این فرمت های ویدیویی، صدا در یک اتصال جداگانه حمل می شود.
ویدئوی مرکب همچنین با حروف اول CVBS برای سیگنال باندپایه ویدئویی مرکب یا رنگ، ویدئو، محوسازی و همزمان سازی، [ ۳] [ ۴] شناخته می شود یا به سادگی به عنوان ویدئو اس دی برای سیگنال تلویزیونی باکیفیت - استاندارد که منتقل می کند، شناخته می شود.

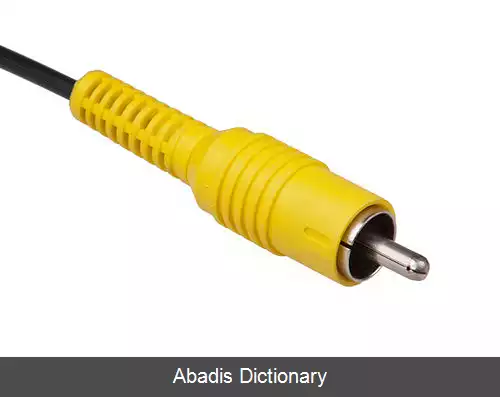

سه نوع غالب سیگنال های ویدئویی مرکب وجود دارد که مربوط به سیستم رنگی آنالوگ مورداستفاده است: ان تی اس سی ، پال، و سکام. معمولاً ویدئوهای مرکب توسط یک کانکتور آرسی ای زرد رنگ حمل می شوند، اما سایر اتصالات در تنظیمات حرفه ای استفاده می شوند.

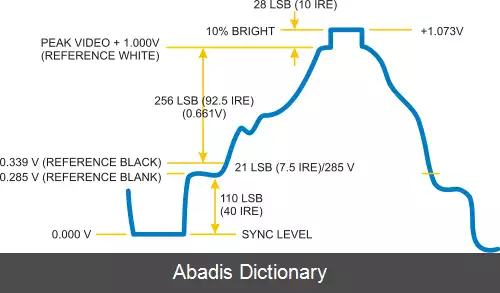

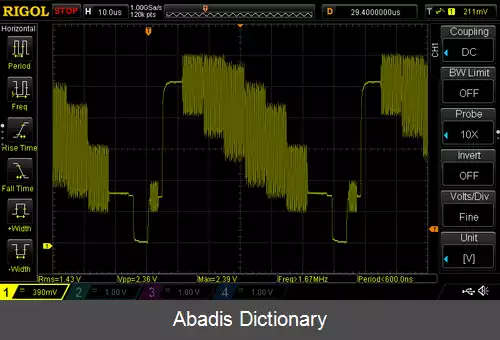

یک سیگنال ویدئویی مرکب، اطلاعات ویدئویی مورد نیاز برای بازسازی یک تصویر رنگی، و همچنین پالس های هم زمان سازی خط و فریم را روی یک سیم ترکیب می کند. سیگنال تصویری رنگی ترکیبی خطی روشنایی ( Y ) از تصویر و یک زیرحامل مدوله شده که حاوی اطلاعات فام نمایی یا اطلاعات رنگ ( C ) ، ترکیبی از فام و اشباع است. جزئیات فرایند ترکیب سازی بین سیستم های NTSC, PAL و SECAM متفاوت است.
