فناوری های بسیاری برای تشخیص و ضبط تصاویر، الگوهای پراشی و طیف های کاهش انرژی الکترون وجود دارد که از میکروسکوپ الکترونی عبوری ( TEM ) استفاده می کنند.
به طور سنتی، یک تصویر میکروسکوپ الکترونی عبوری ( TEM ) یا الگوی پراش می تواند با استفاده از یک صفحه نمایش فلورسنت مشاهده شود. این صفحه فلورسنت متشکل از سولفید روی ( ZnS ) پودر شده یا سولفید روی/سولفید کادمیم ( ZnS / CdS ) ، که توسط پرتو الکترون از طریق درخشندگی کاتودی ( Cathodoluminescence ) برانگیخته می شود. [ ۱] پس از آنکه تکنسین میکروسکوپ می تواند تصویر مناسبی را در صفحه نمایش خود مشاهده کند، تصاویر می توانند روی فیلم عکاسی ضبط شوند. برای میکروسکوپ های الکترونی، فیلم به طور معمول از یک لایه ژلاتین و امولسیون هالید نقره بر روی یک لایه پلاستیکی تشکیل شده است. [ ۲] هالید نقره با قرار گرفتن در معرض پرتو الکترون به نقره تبدیل می شود، سپس فیلم می تواند از نظر شیمیایی آماده تشکیل تصویر شود، که می تواند برای تجزیه و تحلیل با استفاده از اسکنر فیلم، دیجیتالی شود. [ ۲] در میکروسکوپ های الکترونی مدرن، فیلم تا حد زیادی توسط ردیاب های الکترونیکی جایگزین شده است.

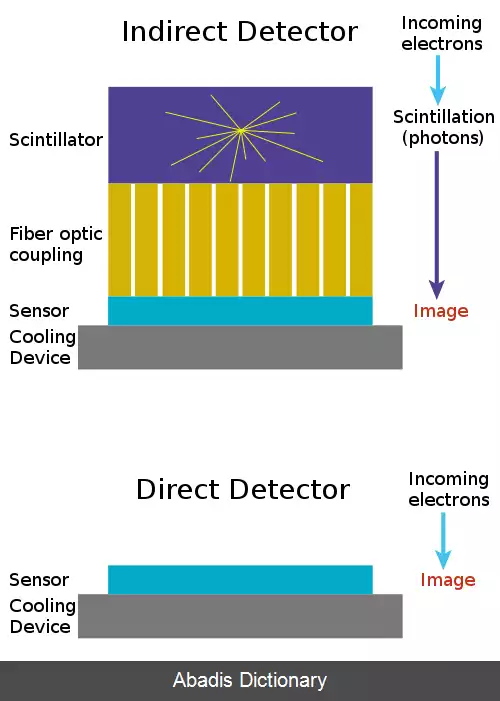

دوربین های دیجیتال با حسگر CCD برای اولین بار در دهه ۱۹۸۰ برای میکروسکوپ الکترونی عبوری استفاده شدند و بعد از این تاریخ به صورت گسترده مورد استفاده قرارگرفتند. [ ۳] [ ۴] برای استفاده در TEM، حسگر CCD به طور معمول با یک جرقه زننده ( scintillator ) مانند تک بلور گارنت آلومینیوم ایتریوم ( YAG ) که در آن الکترونهای پرتو الکترون به فوتون تبدیل می شوند، جفت شده و سپس از طریق صفحه فیبر نوری به سنسور CCD منتقل می شوند. [ ۱] دلیل اصلی این امر این است که قرار گرفتن مستقیم در معرض پرتوی الکترون پر انرژی باعث آسیب رساندن به حسگر CCD می شود. یک CCD رایج برای TEM همچنین دارای یک دستگاه خنک کننده پلتیر ( Peltier ) است تا دمای سنسور را تا حدود منفی ۳۰ درجه سانتیگراد کاهش دهد، که باعث کاهش جریان تاریک و بهبود سیگنال به نویز می شود.
اخیراً، دوربین های جرقه زنی و فیبر نوری کوپل شده بر اساس الکترونیک مکمل نیمه رسانای اکسید فلز ( CMOS ) برای تصویر میکروسکوپ الکترونی عبوری ( TEM ) در دسترس قرار گرفته اند. [ ۵] دوربین های CMOS در مقایسه با دوربین های CCD دارای مزایایی برای میکروسکوپ الکترونی هستند. یکی از این مزایا این است که دوربین های CMOS نسبت به دوربین های CCD کمتر در معرض درخشان شدن ( blooming ) هستند که به معنی گسترش بارالکتریکی از پیکسل های اشباع شده به پیکسل های مجاور است. [ ۶] مزیت دیگر این است که دوربین های CMOS می توانند سرعت بازخوانی بیشتری داشته باشند. [ ۷]
