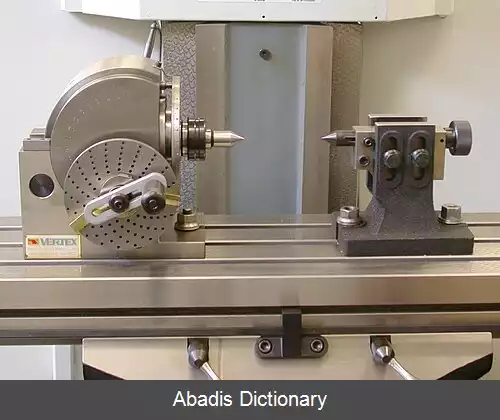

دستگاه تقسیم (فرز). دستگاه تقسیم ( به انگلیسی: indexing head، همچنین dividing head یا spiral head ) ابزاری است که بر روی ماشین فرز نصب می گردد و برای تقسیم محیط قطعات و تراش قطعات چند ضلعی استفاده می شود. [ ۱]
معمولاً تعداد سوراخ ویا شیار این نوع دستگاه ها ۲۴٫۳۶٫۴۰٫۴۲ ردیفه می باشد که با آن می توان تعداد تقسیمات بخش پذیر براین اعداد را ایجاد کرد تعداد شیارهای موجود پیرامون صفحات در اصل تقسیم زاویه ۳۶۰ درجه به تعداد ذکر شده می باشد. [ ۲]
از این دستگاه زمانی استقاده می شود که شرایط تقسیم محیط به گونه ای باشد که با روش مستقیم نمی توان محیطی را انجام داد.
این دستگاه با مکانیزمی که دارد امکان تقسیمات دقیق تری را فراهم می کند مکانیزم موجود صفحات سوراخداری بر روی دستگاه نصب شده است وبا چرخش یک دور، قطعه کار به اندازه کمتر از یک دور حرکت می کند.
انحراف بدنه و زاویه گرفتن نسبت به افق
مکانیزم بکار رفته در آن که از سیستم چرخ حلزون و پیچ حلزون استفاده شده که تقسیمات جزئی تری را فراهم می کند.
این دستگاه از دو قسمت اصلی تشکیل شده است که عبارتند از پایه دستگاه و واحد تقسیم کننده. قطعه کار ممکن است بین دو مرغک بوسیله سه نظام ویا با کلت بر روی دستگاه تقسیم سوار می شود.
این مکانیزم امکان تقسیمات جزئی رافراهم کرده است نسبت انتقال بین چرخ حلزون وپیچ حلزون۴۰:۱ و۶۰:۱ می باشد که نسبت ۴۰:۱ عمومیت بیشتری دارد در این نسبت به ازای ۴۰ دور بر دقیقه چرخش دسته متصل به پیچ حلزون قطعه متصل به محور چرخ حلزون یک دور کامل می زند. استفاده از صفحات سوراخ دار بروی محور پیچ حلزون امکان تقسیم یک دورگردش محور پیچ را به جزییات بیشتر فراهم کرده است.
صفحات فلز هستند که برروی آن ها به صورت دایره متحدالمرکز سوراخ هایی ایجاد شده است وقطر سوراخ ها یکی و تعداد آن ها برروی دایره متفاوت است. تعداد سوراخ موجود برروی هر دایره حک شده است تعداد صفحات سوراخدار وهمچنین تعداد سوراخ های موجود روی آن متفاوت بوده و از طرف شرکت سازنده تعیین می گردد.
از جمله تجهیزاتی که روی دستگاه وجود دارد عبارتند از، قیچی، واشرنگهدارندهٔ قیچی، دسته تقسیم، مهره و واشر .
قیچی یا پرگار وسیله ای است برای مشخص کردن فاصله سوراخ های باقی مانده از کسر به این معنی که هریک از پایه های فیچی رادر دو طرف سوراخ ها قرار داده و این فاصله را به صورت مشخص حفظ می کنیم و برای تقسیمات بعدی از این فاصله بهره می گیریم.
