خزش نابارو هرینگ

خزش ( به انگلیسی: Creep ) به طور کلی به تغییر شکل آهسته و بسیار تدریجی یک ماده تحت تنش و یا استرس ثابت گفته می شود. خزش به عوامل گوناگونی از جمله تنش، دما، زمان و اندازه، شکل دانه، تحرک نابجایی ها، کسر حجمی و ریزساختار ماده بستگی دارد.
خزش نابارو - هرینگ ( به انگلیسی  : Nabarro - Herring Creep ) یک حالت از تغییر شکل مواد بلورین و مواد بی شکل است که در فشارهای پایین و در دماهای بالا در مواد دانه بندی شده رخ میدهد. نام این فرایند به دو دانشمند، مایکل جیمز میکلثویت هرینگ و فرانک نابارو داده شده است که در دهه 1940به صورت مستقل آن را پیشنهاد دادند. در خزش نابارو - هرینگ، اتم ها از طریق بلور ها پخش می شوند و نرخ خزش برعکس مربع اندازه دانه ها تغییر میکند، بنابراین مواد دانه بندی شده ریز سرعت خزش بیشتری نسبت به مواد دانه بندی شده با دانه های خشکتر و بزرگتر دارند. خزش نابارو - هرینگ تنها توسط انتقال جرمی پخشی کنترل میشود. در کریپ نابارو - هرینگ نرخ تغییر شکل به نرخ انتشار اتم ها وابسته است که این خود نیز به دما و غلظت عیوب در شبکه بلوری وابسته است. حضور عیوب مانند جای خالی، نابجایی های خطی و مرزهای دانه فرایند انتشار را تسهیل و سرعت کریپ را افزایش میدهد. این نوع خزش ناشی از پخش جاهای خالی از مناطق با پتانسیل شیمیایی بالا در مرزهای دانه ها تحت تنش های کششی عادی به مناطق با پتانسیل شیمیایی کمتر است که در آن تنش های کششی میان مرز های دانه صفر است. خود انتشاری در داخل دانه های یک امد چند بلوری می تواند باعث اعطای تنش برای تنش برشی مورد استفاده شود، که اعطای آن توسط جریان پخشی ماده در هر دانه بلوری از مرزهایی که فشار عادی وجود دارد به آن هایی که کشش عادی وجود دارد انجام میشود. اتم های مهاجر در جهت مخالف، برای واکنش با خزش، مسیول تغییر شکل خزش هستند. نرخ تغییر شکل خزش در بخش بعدی مشتق شده است. وقوع خزش نابارو - هرینگ تاکنون در فلزلت پلی کریستال و سرامیک ها گزارش شده است با این وجود کریپ نابارو - هرینگ در سرامیک ها نسبت به فلزات مهم تر است زیرا حرکت خطوط انحراف و نابجایی در سرامیک ها سخت تر است.

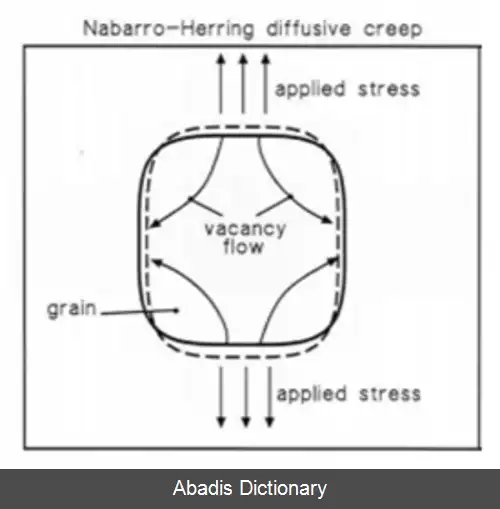

خزش نابارو - هرینگ نوعی مکانیزم خزش نفوذی است که در این مکانیزم فرایند خزش توسط نفوذ اتمی به کمک اعمال تنش در درجه حرارت بالا صورت میگیرد. تنش اعمالی، پتانسیل شیمیایی اتم های روی سطوح دانه را به گونه ای تغییر میدهد که امکان حرکت جاهای خالی از مرز دانه ای که تنش کششی را تحمل میکند به مرزدانه ای که تنش فشاری را تحمل میکند فراهم کند. از سوی دیگر همین حرکت در جهت عکس برای اتم ها وجود دارد. زمانی که این تغییر فرم توسط نفوذ حجمی کنترل شود، مکانیزم خزش نفوذی نابارو - هرینگ و زمانی که نفوذ در مرزدانه ها کنترل کننده باشد، مکانیزم خزش کوبل فعال میشود. در خزش نابارو - هرینگ اتم ها از میان دانه ها نفوذ کرده و باعث کشیدگی آنها در جهت اعمال تنش میگردد. این مدل وابستگی ضعیفی با تنش اعمالی، وابستگی متوسط با اندازه دانه دارد و با افزایش اندازه دانه سرعت خزش کاهش می یابد. این مکانیزم در حالتی که نسبت درجه حرارت کاری به نقطه ذوب آلیاژها خیلی بالا باشد، فعال میگردد. در خزش نفوذی نابارو - هرینگ تغییر فرم توسط نفوذ حجمی کنترل میشود. در خزش نابارو - هرینگ حرکت اتم ها نیازمند نیروی محرکه است جال سوال این است که این نیرو محرکه چگونه تامین میشود، باید گفت که با کاهش انرژی حاصل از تشکیل جای خالی در مرزدانه های تحت فشار یک شیب غلظتی در ماده تشکیل میشود که انرژی محرکه این جابجایی خواهد بود.
