بسته ردیفی زیگزاگی

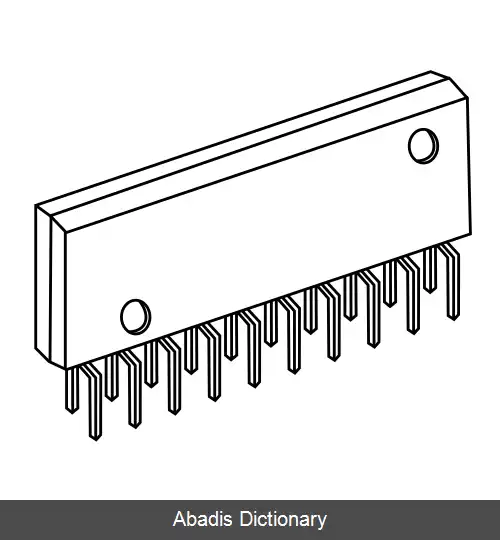

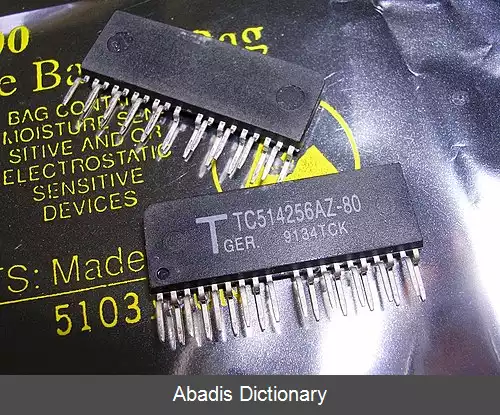

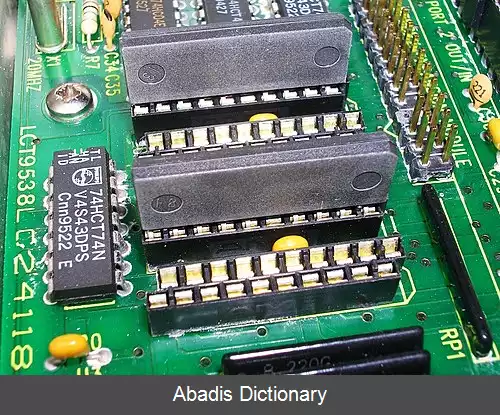

بسته ردیفی زیگزاگی ( ZIP ) یک فناوری بسته بندی برای مدارهای مجتمع است. این به عنوان جایگزینی برای بسته بندی ردیفی دوطرفه ( DIL یا DIP ) در نظر گرفته شده بود. ZIP یک مدار مجتمع است که در یک قطعه پلاستیکی با ۱۶، ۲۰، ۲۸ یا ۴۰ پین محصور شده است، اندازه آن ( برای بسته ZIP - 20 ) حدود ۳ میلی متر x 30 میلی متر x 10 میلی متر است. پین های بسته در دو ردیف از یکی از لبه های درازتر بیرون زده است. دو ردیف با ۱٫۲۷ میلی متر ( ۰٫۰۵ اینچ ) چیده شده اند، ظاهر زیگزاگی به آنها می بخشد و اجازه می دهد فاصله داری آنها بیشتر از شبکه مستطیلی باشد. پین ها در سوراخ های یک برد مدار چاپی وارد می شوند و بسته ها در زاویه - قائمه با برد قرار می گیرند و به آنها اجازه می دهد تا از DIPهای هم اندازه به هم نزدیک تر قرار گیرند. ZIPها اکنون با بسته های نصب - سطحی مانند بسته های برون خط - کوچک ( TSOP ) جایگزین شده اند، اما هنوز در حال استفاده هستند.
قطعات توان - بالا ( مانند آی سی های آپ امپ ولتاژ - بالا، تنظیم کننده های ولتاژ و ICهای راه انداز موتور ) هنوز در یک بسته با طرح پین زیگزاگی ( و معمولاً روی یک گرماگیر پیچ می شوند ) تولید می شوند. این بسته های زیگزاگی شامل تغییراتی در TO220 مانند «TO220S»، «سَرهای جابه جا چیده شده TO - 220 - 11»، «سَرهای جابه جا چیده شده TO - 220 - 15» و اچ زیپ است. علائم تجاری پنت وات یا هگزاوات همچنین برای تراشه ها در بسته های قدرت چند - سردار مانند TDA2002/2003/2020/2030 و L200 استفاده می شود. [ ۱]
