اترنت گسترده ( به انگلیسی: thick Ethernet ) یا ( به انگلیسی: thicknet ) که با نام 10base5 نیز شناخته می شود اصلی ترین نوع تجاری موجود برای اترنت بوده است. برای بخش فیزیکی آن، از کابلهایی مشابه کابلهای کواکسیال RG - 8/U اما با محافظ بافته اضافی استفاده شده است. این یک کابل سفت و محکم با قطر ۹٫۵ میلی متر و امپدانس ۵۰ اهم, دارای هادی مرکزی محکم، یک پرکننده عایق فوم شکل، محافظ و غلاف خارجی است. غلاف بیرونی اغلب از فوم زرد - نارنجی مایل به قهوه ای است که در واقع از ترکیبات فلوئوردار اتین پروپیلن ( به منظور مقاوت در برابر آتش ) تشکیل شده است و به همین علت به آن کابل زرد یا شلنگ نارنجی یا شلنگ یخ زده زرد باغ گفته می شود. 10Base5 به دلیل تقاضای شدید برای شبکه های سرعت بالا و قیمت پایین کابلهای Cat5, هم اکنون جایگزین شده اند.
کابل اولیه که برای شبکه های اترنت مورد استفاده قرار گرفت، یک کابل کواکسیال ۵۰ اهمی به نام 10base5 بود. بعدها کابل نازک تری به بازار آمد که 10Base2 نام گرفت. در این نامگذاری ۱۰ همان نرخ ارسال بیت شبکه اترنت یعنی 10Mbps است. Base در واقع بیان گر این حقیقت است که این کابل برای سیستم های Baseband مورد استفاده قرار گرفته و عدد آخر یعنی ۲ یا ۵ نشان می دهد که هر بخش ( segment ) با استفاده از این نوع سیم نمی تواند به ترتیب بیشتر از ۲۰۰ یا ۵۰۰ متر باشد. کابل های 10Base2 و 10Base5 با توجه به ضخامتشان به ترتیب Thinnet و Thicknet نیز نامیده می شوند. بنابراین ویژگیهای 10Base5 به طور خلاصه عبارتند از:
• ارتباط Baseband
• سرعت انتقال ۱۰ مگابیت بر ثانیه
• حداکثر مسافت تا ۵۰۰ متر در هر سگمنت از شبکه

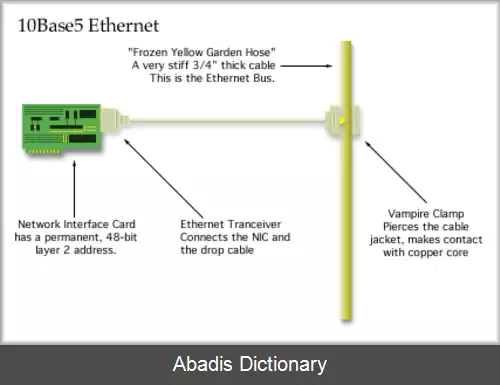

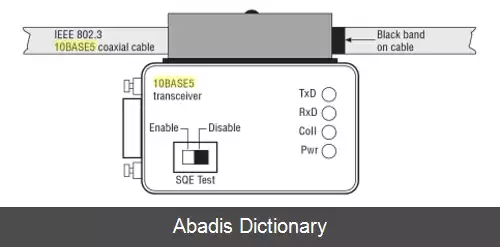

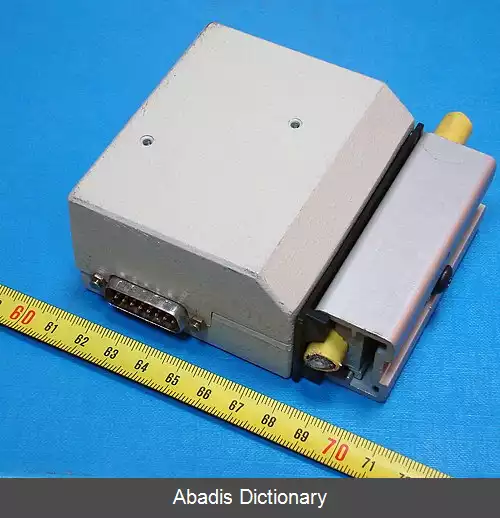

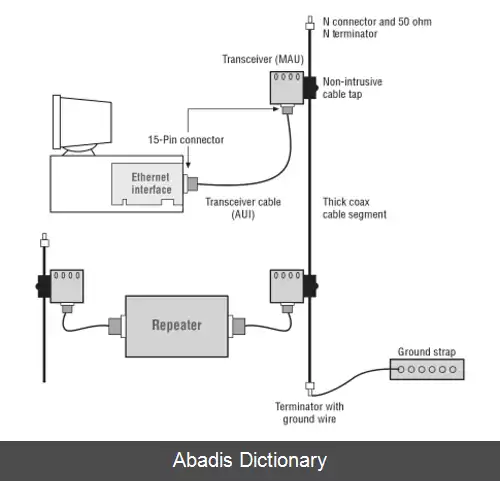

کابلهای کواکسیال 10Base5 دارای حداکثر ۵۰۰ متر در هر سگمنت شبکه می باشند. حداکثر تعداد گره های قابل اتصال به هر سگمنت 10Base5 برابر ۱۰۰ می باشد. سگمنتها بایستی در هر انتها، توسط یک مقاومت بسته شوند. برای شبکه های اترنت مبتنی بر کابلهای کواکسیال، به هر انتهای کابل، یک مقاومت ۵۰ اهمی متصل می باشد. چنانچه بستن انتهای کابل فراموش گردد یا شکستگی در کابل رخ دهد سیگنال متناوب موجود در باس، منعکس شده و در صورت رسیدن به نقطه انتهای کابل، به ندرت از بین می رود. این انعکاس سیگنال از برخورد غیرقابل تشخیص بوده و لذا هیچ گونه ارتباطی در این حالت، امکان پذیر نخواهد بود. برای اتصال رابط 10Base5 به کابل کواکسیال ضخیم، نیاز به یک فرستنده - گیرنده خارجی است. در شکل ( ۲ ) یک فرستنده - گیرنده بر روی کابل بسته شده است به طوریکه سر وسط آن با هسته داخلی تماس دارد. فرستنده - گیرنده حاوی مدارهایی است که تشخیص وضعیت حامل و برخورد را به عهده دارد. وقتی برخوردی تشخیص داده می شود فرستنده - گیرنده نیز سیگنال نامعتبر خاصی را روی کابل قرار داده تا مطمئن شود همه فرستنده - گیرنده دیگر نیز از رخ دادن برخورد با خبر شده اند.
این نوشته برگرفته از سایت ویکی پدیا می باشد، اگر نادرست یا توهین آمیز است، لطفا گزارش دهید: گزارش تخلفکابل اولیه که برای شبکه های اترنت مورد استفاده قرار گرفت، یک کابل کواکسیال ۵۰ اهمی به نام 10base5 بود. بعدها کابل نازک تری به بازار آمد که 10Base2 نام گرفت. در این نامگذاری ۱۰ همان نرخ ارسال بیت شبکه اترنت یعنی 10Mbps است. Base در واقع بیان گر این حقیقت است که این کابل برای سیستم های Baseband مورد استفاده قرار گرفته و عدد آخر یعنی ۲ یا ۵ نشان می دهد که هر بخش ( segment ) با استفاده از این نوع سیم نمی تواند به ترتیب بیشتر از ۲۰۰ یا ۵۰۰ متر باشد. کابل های 10Base2 و 10Base5 با توجه به ضخامتشان به ترتیب Thinnet و Thicknet نیز نامیده می شوند. بنابراین ویژگیهای 10Base5 به طور خلاصه عبارتند از:
• ارتباط Baseband
• سرعت انتقال ۱۰ مگابیت بر ثانیه
• حداکثر مسافت تا ۵۰۰ متر در هر سگمنت از شبکه
کابلهای کواکسیال 10Base5 دارای حداکثر ۵۰۰ متر در هر سگمنت شبکه می باشند. حداکثر تعداد گره های قابل اتصال به هر سگمنت 10Base5 برابر ۱۰۰ می باشد. سگمنتها بایستی در هر انتها، توسط یک مقاومت بسته شوند. برای شبکه های اترنت مبتنی بر کابلهای کواکسیال، به هر انتهای کابل، یک مقاومت ۵۰ اهمی متصل می باشد. چنانچه بستن انتهای کابل فراموش گردد یا شکستگی در کابل رخ دهد سیگنال متناوب موجود در باس، منعکس شده و در صورت رسیدن به نقطه انتهای کابل، به ندرت از بین می رود. این انعکاس سیگنال از برخورد غیرقابل تشخیص بوده و لذا هیچ گونه ارتباطی در این حالت، امکان پذیر نخواهد بود. برای اتصال رابط 10Base5 به کابل کواکسیال ضخیم، نیاز به یک فرستنده - گیرنده خارجی است. در شکل ( ۲ ) یک فرستنده - گیرنده بر روی کابل بسته شده است به طوریکه سر وسط آن با هسته داخلی تماس دارد. فرستنده - گیرنده حاوی مدارهایی است که تشخیص وضعیت حامل و برخورد را به عهده دارد. وقتی برخوردی تشخیص داده می شود فرستنده - گیرنده نیز سیگنال نامعتبر خاصی را روی کابل قرار داده تا مطمئن شود همه فرستنده - گیرنده دیگر نیز از رخ دادن برخورد با خبر شده اند.
